ZJ SLW-500型全自動數控鋼筋鋸切鐓粗套絲打磨生產線：本設備是我公司針對國內螺紋鋼筋的套絲連接，整體結合專業技術，自主研發的集電氣、液壓、氣動為一體全自動化科技產品?？勺詣油瓿射摻钪睆?2～50mm，強度HRB335、HRB400、HRB500的鋸切套絲，具有切削效率高、高標準縮徑滾絲、節能省料、操作簡單等特點。
本產品原料存儲架采用大噸位存儲，并可與棒材自動上料機配合使用，實現上一個循環尚未結束時即可 進行下一步配料，以節省循環周期；全自動送料輥道，避免原料的二次搬運；鋼筋的輸送、翻轉、傳遞等全部由機械完成，大幅度提高了效率；鋼筋輸送滾采用 V 型耐磨輥進行，達到了耐磨、減噪音、壽命長等特點；縮徑、滾絲主機頭實現了自動卸料、送進、縮徑、滾絲等功效。
該設備可以根據現場實際情況和業主監理要求增加鐓粗、打磨或儲備料倉等設備無縫對接，實現全自動流程，無需人工干預。
鋸切主機技術參數：
| 型號 | ZJ SLW-500 | |||||||||
| 鋸切寬度 | 500 | |||||||||
| 鋸切直徑范圍 | Φ16~Φ50 | |||||||||
| 鋼筋傳送速度（m/min） | 90 | |||||||||
| 套絲鋼筋長度范圍 | 2.0~12 | |||||||||
| 長度誤差 | ±3mm/m | |||||||||
| 鋸 切 主 機 | 鋸切進給速度 | 無級調速 | ||||||||
| 夾緊方式 | 液壓 | |||||||||
| 主電機功率（KW） | 4 | |||||||||
| 油泵電機功率（KW） | 1.1 | |||||||||
| 冷卻泵功率（W） | 60 | |||||||||
| 裝機總功率（KW） | ~35 | |||||||||
| 鋸切線外形尺寸（長×寬×高）（mm） | 29000*6900*2000 | |||||||||
| 鋸切鋼筋直徑 | ● | ● | Φ16 | Φ20 | Φ25 | Φ28 | Φ32 | Φ40 | Φ50 | |
| 鋸切鋼筋根數 | ● | ● | 27 | 22 | 18 | 15 | 14 | 13 | 10 | |
附屬設備相關參數如下：
GDC-40雙缸鋼筋鐓粗機
| 設備型號： | GDC-40雙缸鋼筋鐓粗機 |
| 加工鋼筋直徑： | Φ16-Φ40mm |
| 墩粗力： | 3200KN |
| 液壓大流量： | 6.0L/min |
| 油缸大行程： | 150mm |
| 大工作壓力 | 32MPa |
| 電機功率： | 7.5KW |
| 工作效率： | 10-15秒/個 |
HGS-40直螺紋剝肋套絲機
| 設備型號： | HGS-40直螺紋剝肋套絲機 |
| 加工鋼筋直徑： | Φ16-Φ40mm |
| 氣缸大行程： | 250mm |
| 大工作壓力 | 0.6MPa |
| 電機功率： | 4.5KW |
| 工作效率： | 40-50秒/個 |
GDM-40鋼筋端面打磨機
| 設備型號： | GDM-40鋼筋端面打磨機 |
| 加工鋼筋直徑： | Φ16-Φ40mm |
| 工作部位形式： | 高合金銑dao |
| 主電機功率： | 2.2KW |
| 移動電機功率： | 0.75KW |
| 工作效率： | 20-30秒/個 |

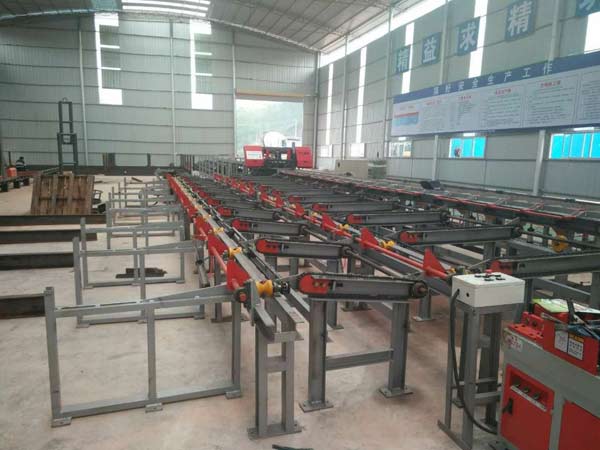

含全自動鐓粗、套絲、打磨場地布置圖：
數控鋼筋鋸切鐓粗套絲打磨生產線 2018-12-24 本文被閱讀 885 次
