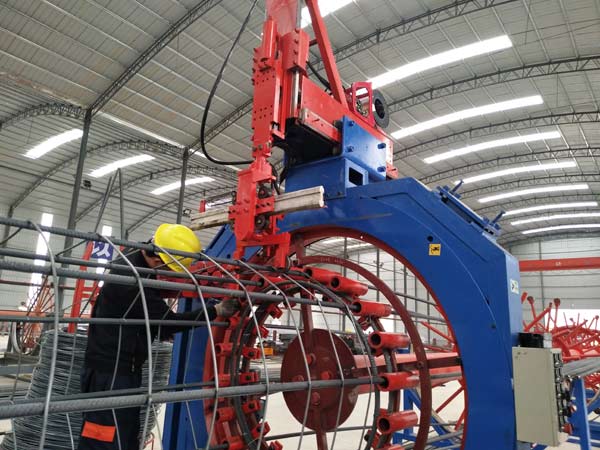

設備簡介：

我司生產的鋼筋籠滾焊機設備可自動一次性成型長度為2m-27m的鋼筋籠，并可選配有自主知識產權的智能化焊接機械手，比手工綁扎籠子生產效率高、節省材料，籠子堅固，外形標準。廣泛應用于大型橋梁、高速鐵路、高速公路建設等領域的灌注樁施工中。

工作原理：

根據施工要求，先將主筋穿過固定轉盤中相應模板的導管穿至移動轉盤的相應套管中，進行固定。把繞筋端頭先焊接在一根主筋上。然后通過固定轉盤及移動轉盤轉動，把繞筋纏繞在主筋（移動盤是一邊旋轉一邊前進），同時進行焊接，直至焊到主筋末端規定位置，即形成產品鋼筋籠。

該鋼筋籠滾焊機一天可加工300-400M籠徑為1.5M的鋼筋籠，生產效率是人工制作鋼筋籠的3-4倍，設備操作工人只需要5-6人，鋼筋籠滾焊機加工出來的籠子，間距均勻，焊點飽滿、牢固，籠子不散架，基本實現監理。

鋼筋籠成型機基本工藝流程：

上料→穿筋（主筋）→固定→搭上箍筋→開始焊接→正常焊接→終止焊接→切斷箍筋→分離固定盤→松筋→分離移動盤→卸籠→降下液壓支撐→移動盤歸位

設備優勢：

加工質量穩定可靠：由于采用的是機械化作業，主筋、纏繞筋的間距均勻，鋼筋籠直徑一致，產品質量完全達到規范要求。 在實際中手工生產鋼筋籠時工程監理幾乎每天都到加工現場進行檢查，而使用機械加工后，監理對機械加工的鋼筋籠基本實行了“”。

箍筋不需搭接，較之手工作業節省材料 1% ，降低了施工成本。

由于主筋在其圓周上分布均勻，多個鋼筋籠搭接時很方便，節省了吊裝時間。

技術參數：
